Cantilever vs Center Pole Umbrella: راهنمای مقاومت در برابر باد بالا

هنگام تجهیز یک تراس استراحتگاه کنار اقیانوس، یک بار{0}در پشت بام مرتفع، یا یک عرشه در معرض دید کنار استخر، انتخاب سایه در فضای باز اساساً یک تصمیم مهندسی سازه است. در حالی که خریداران اغلب چیدمان زیبایی شناختی و پوشش صندلی را در اولویت قرار می دهند، مدیران تاسیسات با واقعیت تلخ تری روبرو هستند: وزش باد ناگهانی سایبان های سایه مشخص شده نامناسب را به مخاطرات ساختاری شدید و خطرات مسئولیت تبدیل کرد.

بحث پیرامون انتخاب الف چتر کنسول در مقابل قطب مرکزیبرای محیط‌های بادی زیاد{0}}به اهرم مکانیکی، بردارهای توزیع نیرو، و دینامیک پایه مربوط می‌شود. هر دو طرح نقش‌های معماری متفاوتی را ایفا می‌کنند، اما توانایی آن‌ها برای مقاومت در برابر جریان هوای متلاطم بر اساس نحوه برخورد هندسه قاب‌های آن‌ها با نیروهای بالابر آیرودینامیکی- و بارگذاری جانبی به‌طور چشمگیری متفاوت است.

دینامیک نیروی مکانیکی: قطب مرکزی در مقابل کنسول

برای ارزیابی پایداری سازه در شرایط آب و هوایی شدید، باید تجزیه و تحلیل کرد که هر پیکربندی قاب در هنگام برخورد انرژی باد به سایبان چگونه واکنش نشان می دهد.

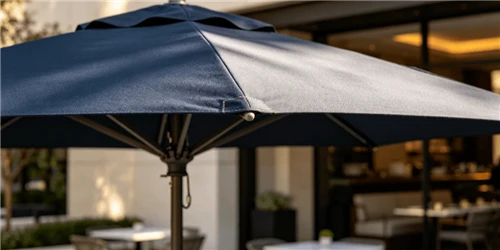

مرکز-رفتار ساختاری قطب

یک سنتیچتر پاسیو تجاریاز یک دکل عمودی مستقیم که مستقیماً در زیر مرکز توپی سایبان قرار دارد استفاده می کند. هنگامی که هوای با سرعت بالا در سطح سایبان جریان دارد، نیرو به یک بار فشاری محوری رو به پایین و یک بار برشی مستقیم جانبی در امتداد محور قطب اصلی تبدیل می‌شود.

از آنجایی که دکل پشتیبانی مستقیماً در مرکز ثقل قرار می گیرد، بار ساختاری مستقیماً به فونداسیون زمین منتقل می شود. این مسیر بار متقارن، پیچش چرخشی را به حداقل می‌رساند و اهرم نوک را پایین نگه می‌دارد، و ساختارهای مرکز- را به طور ذاتی در طول تلاطم شدید باد پایدار می‌کند.

رفتار ساختاری کنسول (اوفست).

A چتر پاسیو کنسولستون پشتیبانی را کاملاً خارج از ردپای سایه جابجا می کند و سایبان را از یک بازوی افقی بالای سر آویزان می کند. در حالی که این 100٪ فضای کف بدون مانع در زیر سایبان فراهم می کند، فیزیک مقاومت در برابر باد را به شدت تغییر می دهد.

هنگامی که باد به یک سایبان افست برخورد می کند، بازوی افقی به عنوان یک بازوی اهرمی مکانیکی بلند عمل می کند. باد به جای انتقال مستقیم نیرو به پایین، گشتاور چرخشی و گشتاورهای خمشی قابل توجهی در محل اتصال بازوی افقی به دکل عمودی ایجاد می کند. این بارگذاری جانبی نامتقارن{2}} فشار بالابرنده و نیروهای پیچشی ایجاد می‌کند که سعی می‌کنند پایه را واژگون کنند یا پایه‌های محوری اولیه را برش دهند.

دینامیک نیروی ساختاری و تجزیه و تحلیل شکست مکانیکی

مهندسی مواد برای محیط‌های{0}بالای باد

یک طراحی قاب به خوبی-به اندازه مواد اولیه آن قوی است. برای زنده ماندن در آشفتگی ثابت ساحلی بدون تجربه تغییر شکل دائمی فلزات، سازه‌های{2}}سایه باد بالا به آلیاژهای ساختاری صنعتی- نیاز دارند.

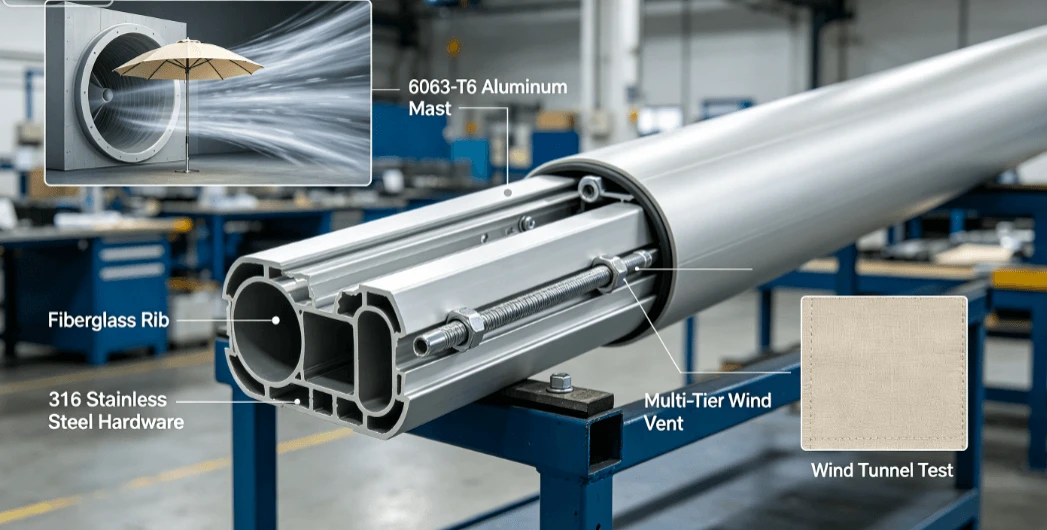

انتخاب آلیاژ آلومینیوم

چترهای مسکونی استاندارد اغلب به لوله‌های فولادی نازک-دیواره یا آلومینیوم درجه پایین- وابسته هستند که تحت فشار موضعی کمانش می‌کنند. در مقابل، یک وظیفه سنگین-چتر پاسیو آلومینیومی درجه دریاییاز دیوارهای ضخیم- استفاده می کندآلیاژ آلومینیوم اکسترود شده 6063-T6برای دکل عمودی و بازوهای بوم آن. این آلیاژ ساختاری تخصصی استحکام تسلیم کششی عالی و مقاومت در برابر خوردگی بالا را ارائه می‌کند و تضمین می‌کند که قاب در زیر وزش بادهای اوج بدون خمش دائمی، انعطاف‌پذیر است.

انعطاف پذیری دنده و جذب انرژی

در حالی که فریم های صلب قوی به نظر می رسند، سفتی در واقع می تواند باعث شکستگی در طول وزش بادهای پویا شود. الفچتر بازار تجاری دنده فایبرگلاسبه جای دنده های فلزی توخالی، از پایه های فایبر گلاس جامد pultruded استفاده می کند.

فایبرگلاس حافظه خمشی قابل توجهی دارد. وقتی باد شدیدی به سایبان برخورد می‌کند، دنده‌های فایبرگلاس به سمت پایین خم می‌شوند تا فشار هوای محبوس شده را بریزند و پس از عبور فوراً به هندسه اولیه خود بازمی‌گردند.

ملاحظات فناوری یکپارچه

مکان‌های تجاری مدرن اغلب به‌روزرسانی‌های کاربردی مانند فضای باز را درخواست می‌کنندچتر پاسیو با چراغبرای افزایش ساعات خدمات عصرگاهی با این حال، یکپارچه سازی درایورهای LED داخلی و دستگاه های سیم کشی نیاز به مهندسی دقیق دارد.

برای حفظ مقاومت بالا در برابر باد، کانال‌های سیم‌کشی داخلی باید به جای سوراخ کردن دیوارهای سازه‌ای بیرونی، در دنده‌های داخلی اختصاصی آسیاب شوند و از غلظت‌های تنشی که می‌توانند یکپارچگی قاب را تحت بادهای شدید به خطر بیندازند، جلوگیری کنند.

عملکرد مواد تحت فشار باد سازه ای

خطرات انعام و مکانیک پایه

هنگام ارزیابی الفچتر کنسول در مقابل قطب مرکزی، مواد قاب فقط نیمی از معادله است. لنگرهای فونداسیون تعیین می کنند که آیا سازه در طول تغییرات آب و هوایی غیرمنتظره به طور ایمن ثابت می ماند یا خیر.

🛠️ بینش رشته مهندسی:خطر واژگونی توسط کل مساحت سطح باد ضرب در فاصله از مرکز تاج پوشش تا لبه پایه تعیین می شود. طرح‌های آفست نسبت به طرح‌های میله{1}به طور قابل توجهی به بالاست بیشتری برای حفظ ثبات نیاز دارند.

مقایسه گزینه های نصب روی زمین

پایه وزنی ایستاده:

قطب مرکزی:برای نواحی با باد شدید، به پایه ۱۰۰ تا ۱۸۰ پوندی نیاز دارد.

کنسول:به دلیل بازوی اهرمی خاموش- به پایه بالاست 250 تا 500+ پوندی نیاز دارد.

صفحه پایه نصب سطحی:

ورق فولادی سازه ای سنگین با استفاده از لنگرهای انبساط مستقیماً به بتن مسلح پیچ می شود. پایه های سنگین وزن را از بین می برد و از واژگونی قاب جلوگیری می کند.

در-آستین لنگر زمینی:

یک فولاد ساختاریدر-سوکت لنگر زمینمستقیماً در یک پایه بتنی عمیق ریخته می شود. این گزینه بالاترین سطح ایمنی باد را فراهم می کند، و باعث می شود که بادهای شدید نتوانند قطب را از زمین خارج کنند.

مکانیک تهویه سایبان

برای کاهش بیشتر خطر انعام،-چترهای تجاری سطح بالا دارای چند طبقه-سیستم دریچه باد سایبان. دریچه های باد دوتایی یا سه گانه به هوای فشار بالا-که در زیر پارچه سایه بان محبوس شده است اجازه می دهد تا به راحتی از کانال های جریان هوای بالایی خارج شود. این تعادل هیدرودینامیکی ساده، در طول طوفان های ناگهانی تا 35 درصد افزایش تاج به سمت بالا را کاهش می دهد.

الزامات لنگر و بالاست زمینی بر اساس منطقه باد

استانداردهای تست و گواهینامه های تجاری

مشخصات پروژه تجاری باید توسط آزمایش شخص ثالث به جای ادعاهای بازاریابی پایه- پشتیبانی شود. هنگام تعیین تجهیزات سایه برای فضاهای عمومی، معماران باید به اسناد رسمی آزمایشگاهی نیاز داشته باشند.

تست ایمنی مکانیکی TÜV Rheinland:ایمنی کلی بار قاب، آستانه تنش برشی لولا، و پایداری ضد واژگونی تحت بارگذاری استاتیک را تأیید می کند.

گواهینامه SGS ISO 9001:تضمین می کند که تولید قاب ساختاری مطابق با استانداردهای مدیریت کیفیت دقیق و سازگاری مواد خام است.

استاندارد EN 581 اروپا:الزامات استحکام، ایمنی و پایداری ساختاری را برای مبلمان فضای باز قراردادی- که در مکان‌های عمومی استفاده می‌شود، مشخص می‌کند.

تست مقاومت در برابر اشعه ماوراء بنفش ASTM G154:تأیید می کند که پارچه های سایه دار استحکام کششی و مقاومت در برابر پارگی را پس از قرار گرفتن در معرض طولانی مدت UV حفظ می کنند.

استاندارد دوام تجاری BIFMA:چرخه های بالابر مکانیزم میل لنگ، سایش مفصل محوری و مقاومت در برابر خستگی سخت افزار را تحت عملیات تجاری مداوم آزمایش می کند.

واحدهای تجاری پیشرفته- نیز تحت شرایط سخت قرار می گیرندآزمایش تونل باد، که در آن چترهای کاملاً مستقر در تأسیسات کنترل شده در معرض سرعت باد چند زاویه ای{0} قرار می گیرند. این تست ها مرزهای عملیاتی دقیق و نقاط شکست ساختاری را قبل از ورود محصولات به بازار شناسایی می کنند.

ماتریس تصمیم تجاری: کدام طراحی با فضای شما سازگار است؟

هنگام تصمیم گیری بین الفچتر کنسول در مقابل قطب مرکزی، اولویت های چیدمان خاص مکان خود را در برابر سطوح قرار گرفتن در معرض باد محلی ارزیابی کنید:

طراحی قطب مرکزی را انتخاب کنید اگر:محل نصب شما مکرراً تند بادهای شدید- (35+ مایل بر ساعت) را تجربه می‌کند، روی پشت بام مرتفعی می‌نشیند، یا مستقیماً رو به نسیم‌های دریای ساحلی است.

یک طرح کنسول را انتخاب کنید اگر:شما به چیدمان‌های صندلی انعطاف‌پذیر، چیدمان میز بدون مانع، یا پوشش سایه برای صندلی‌های عمیق نیاز دارید، و می‌توانید پایه را با استفاده از صفحات نصب مستقیم بتنی یا در{0}}سوکت‌های زمینی محکم کنید.

سوالات متداول:

Q1: آیا چتر قطب مرکزی همیشه قوی تر از یک چتر کنسول است؟

بله، از نظر مکانیکی. یک قطب مرکزی بارهای باد را مستقیماً از محور مرکزی خود به پایه منتقل می کند و نیروهای خمشی را به حداقل می رساند. یک کنسول سایبان را روی یک بازوی اهرمی افقی قرار می‌دهد و گشتاور چرخشی بالایی ایجاد می‌کند که آن را در برابر فشار واژگونی یا فشار قاب در طول بادهای شدید ناگهانی آسیب‌پذیرتر می‌کند.

Q2: یک چتر کنسول تجاری-با چه سرعتی می‌تواند ایمن از پس آن برآید؟

یک چتر تجاری با مشخصات بالا-با مهندسی باد-که به سطح بتنی متصل می‌شود، می‌تواند سرعت باد باز 30 تا 40 مایل در ساعت (48 تا 64 کیلومتر در ساعت) را تحمل کند. با این حال، زمانی که سرعت باد از 20 تا 25 مایل در ساعت تجاوز می کند، کنسول های تجاری استاندارد بدون پیچ و مهره بتنی باید بسته شوند.

Q3: وزن پایه یک چتر-بادی بالا چقدر نیاز دارد؟

کنسول های تجاری مستقل معمولاً بین 300 تا 500+ پوند وزن بالاست، بسته به اندازه سایبان، نیاز دارند. برای مناطق با باد شدید، پایه های مستقل باید با پیچ و مهره های سطحی{3}}صفحه های فولادی پایین یا سوکت های لنگر بتنی ریخته شده جایگزین شوند.

Q4: چرا دنده های فایبرگلاس بر دنده های آلومینیومی در مناطق بادی{1}تند ترجیح داده می شوند؟

دنده های آلومینیومی سفت و سخت هستند و می توانند به طور دائم تحت فشار باد ناگهانی خم شوند یا بچسبند. دنده های فایبر گلاس تحت بارهای باد زیاد خم می شوند تا فشار هوا از سایبان خارج شود و سپس به شکل اولیه خود باز می گردند و از آسیب دائمی قاب جلوگیری می کنند.

Q5: آیا لوازم جانبی یکپارچه چتر مانند چراغ‌های داخلی{1} می‌توانند بر مقاومت باد تأثیر بگذارند؟

اگر به درستی طراحی شود،-سیستم‌های روشنایی LED، مقاومت در برابر باد را کاهش نمی‌دهند. مدل‌های تجاری سیم‌کشی داخلی را از طریق کانال‌های اختصاصی در داخل اکستروژن‌های توخالی هدایت می‌کنند و استحکام دیواره بیرونی قاب را بدون ایجاد نقاط تمرکز تنش حفظ می‌کنند.

Q6: علت اصلی خرابی چتر کنسول در هنگام طوفان چیست؟

رایج ترین نقطه شکست سازه ای در واحدهای کنسولی، مفصل گردان اصلی بوم یا محور زانویی است. وزش باد شدید، گشتاور چرخشی عظیمی را در امتداد بازوی افست ایجاد می‌کند، در صورتی که سایبان در طوفان‌های شدید باز بماند، دنده‌های داخلی را از بین می‌برند یا پین‌های قفل را می‌چسبند.

Q7: آیا سایبان های چتری مربعی نسبت به سایبان های گرد بیشتر در معرض آسیب باد هستند؟

بله. یک سایبان مربعی تقریباً 25٪ تا 30٪ سطح پارچه بیشتری نسبت به یک سایبان گرد با همان عرض اسمی دارد. این سطح اضافی حجم هوا را به میزان قابل توجهی جذب می کند و فشار بالابرنده و بار دینامیکی بیشتری روی دکل ایجاد می کند.

Q8: کدام مرحله تعمیر و نگهداری برای حفظ{1}ایمنی بالای چتر باد بسیار مهم است؟

به طور منظم تمام پیچ های اتصال سازه، سخت افزار محوری و پیچ های قفل پایه را بازرسی و سفت کنید. اتصالات شل امکان حرکت اضافی قاب در طول تلاطم باد را فراهم می کند، خستگی فلز را تسریع می کند و خطر خرابی سازه را در طول زمان افزایش می دهد.
